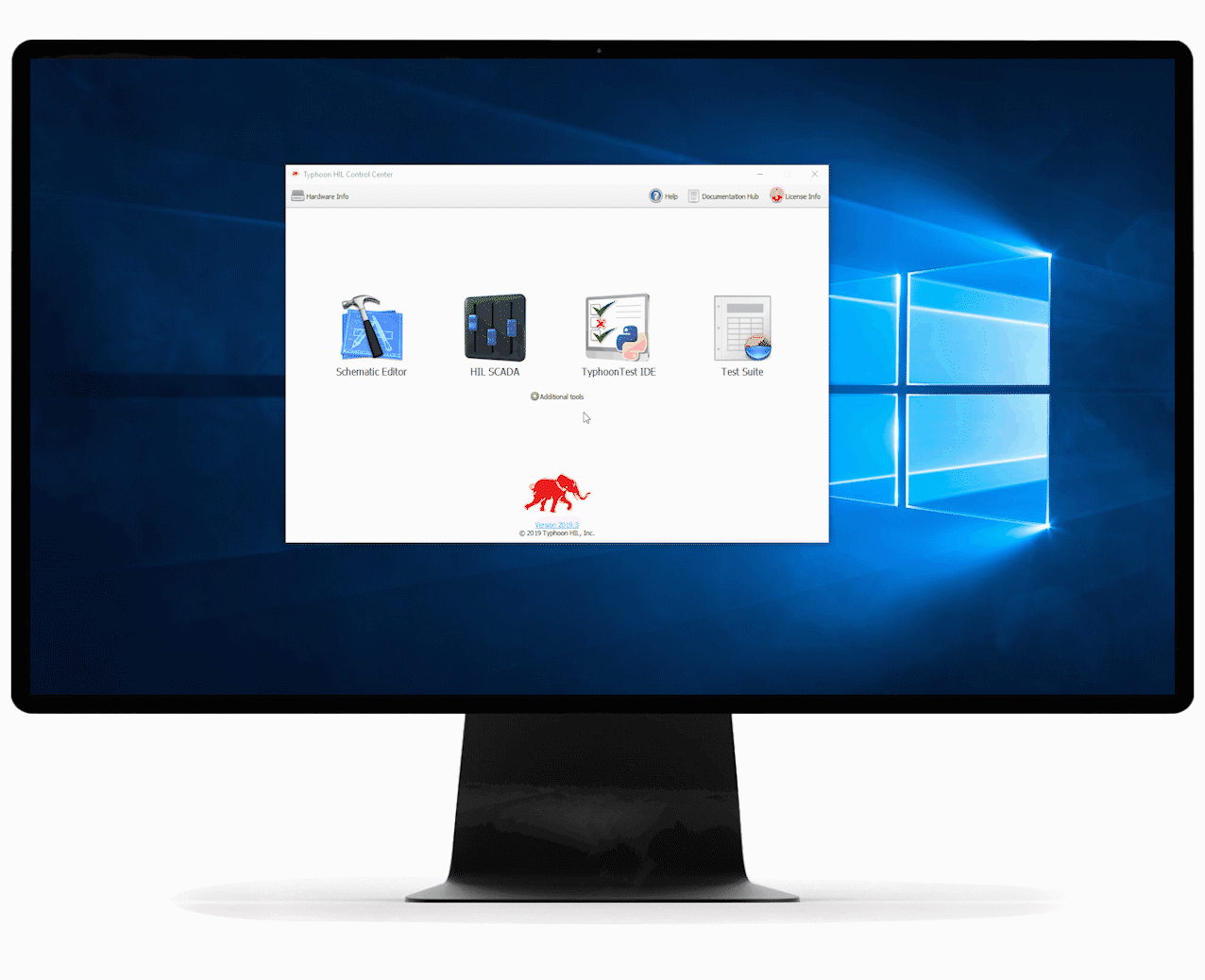

Typhoon HIL Control Center(THCC)为不依赖于MATLAB/Simulink、PSCAD或者NI等第三方软件的图形化仿真建模软件,所有主电路模型包括电机、电力电子及常规的变压器等电路部分,均在FPGA中进行仿真,同时支持常用逻辑处理与数学计算模块、C及C++编程,建立多速率控制算法模型,实现纯软件仿真功能。THCC软件支持离线仿真功能(VHIL),方便完成初期验证和仿真资源需求评估,并且从离线仿真到实时仿真,无需对模型进行任何修改。除此之外,HIL SCADA图形化监控界面、自由组合GUI和Python脚本自定义控件事件,可对仿真模型进行灵活的监控。另一个特色是,THCC软件自带高速高精度的示波器,模拟真实的示波器对仿真波形进行捕获和存储,无需使用真实的示波器即可获得跟真实示波器一样的波形数据。尤其是,THCC半实物仿真软件具有非常强大的自动化测试功能(TyphoonTest IDE),该功能采用基于开源的自动化测试技术,无缝支持基于开源Python的自动化测试,不仅提供了基于pytest的自动化测试框架,还提供图形化测试脚本编写功能,可以一次性完成百上千个测试,记录详细的测试过程、保存及判断测试结果、生成测试报告等。

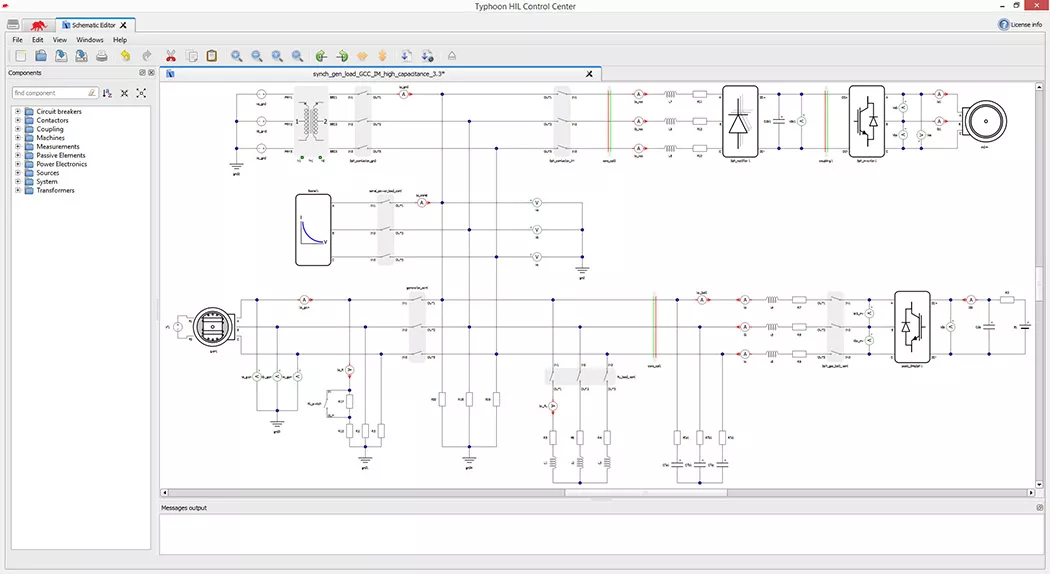

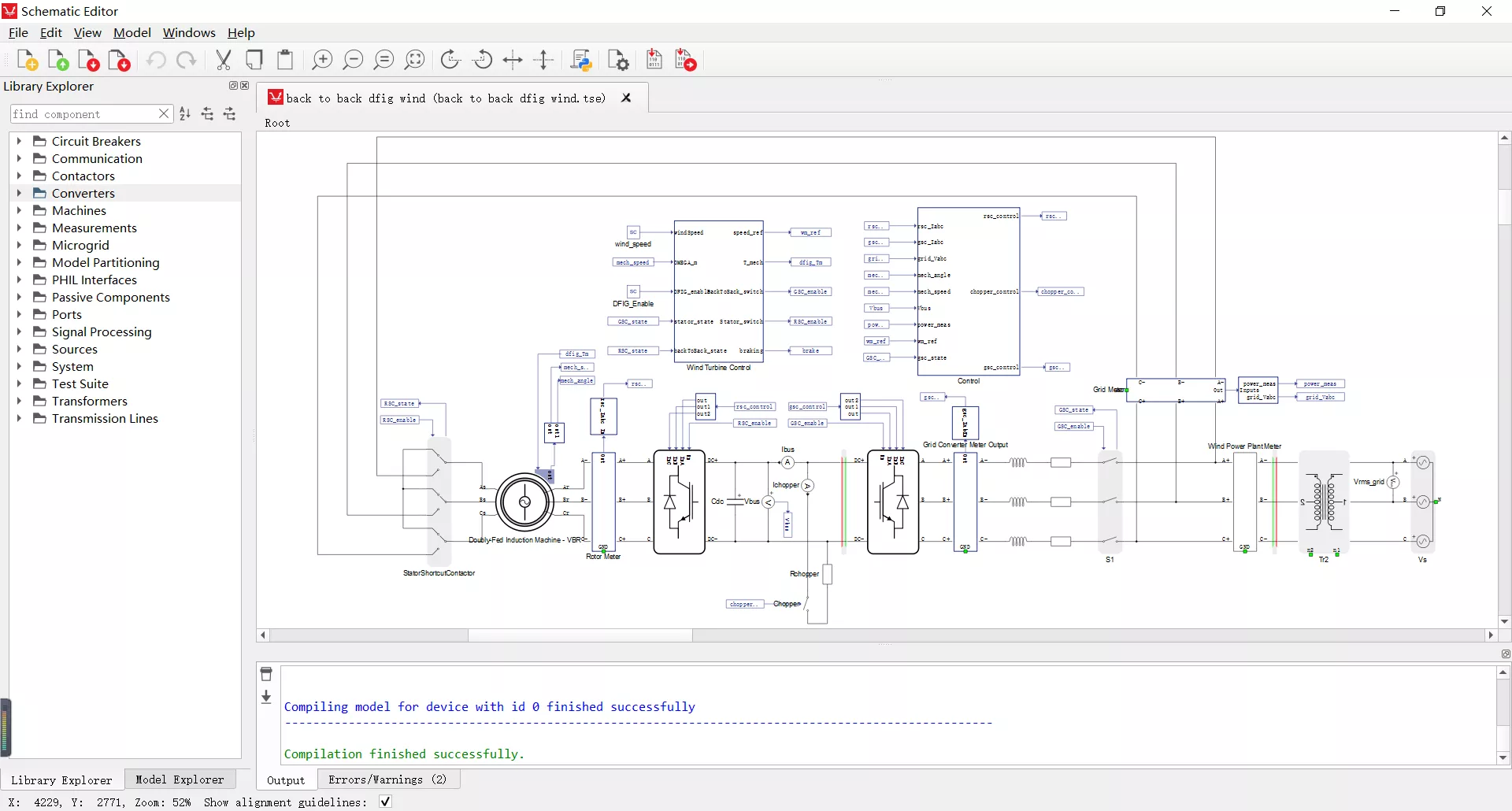

HIL Schematic图形化建模界面
电力电子工程师为电力电子工程师而开发的建模软件

丰富的元件库,专业的数学模型,图形化FPGA建模,操作简单,易于上手,可以方便、快速地实现电力电子及电机对象建模,同时可以建立控制算法模型,进行全数字的VHIL(虚拟HIL)仿真或者CHIL仿真。

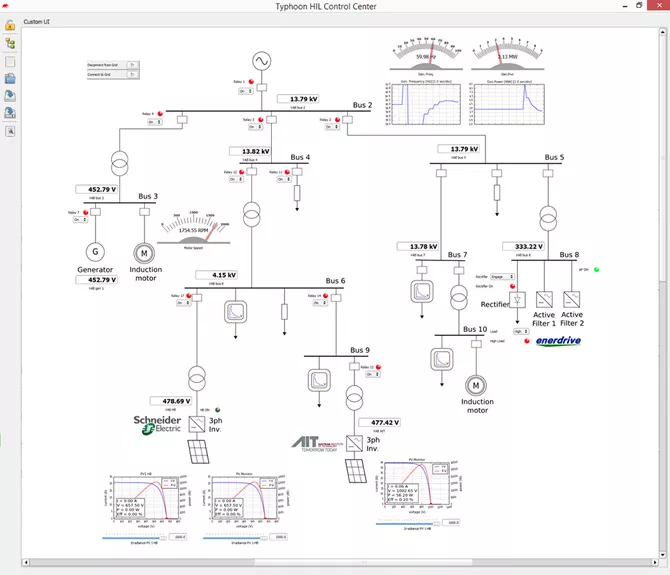

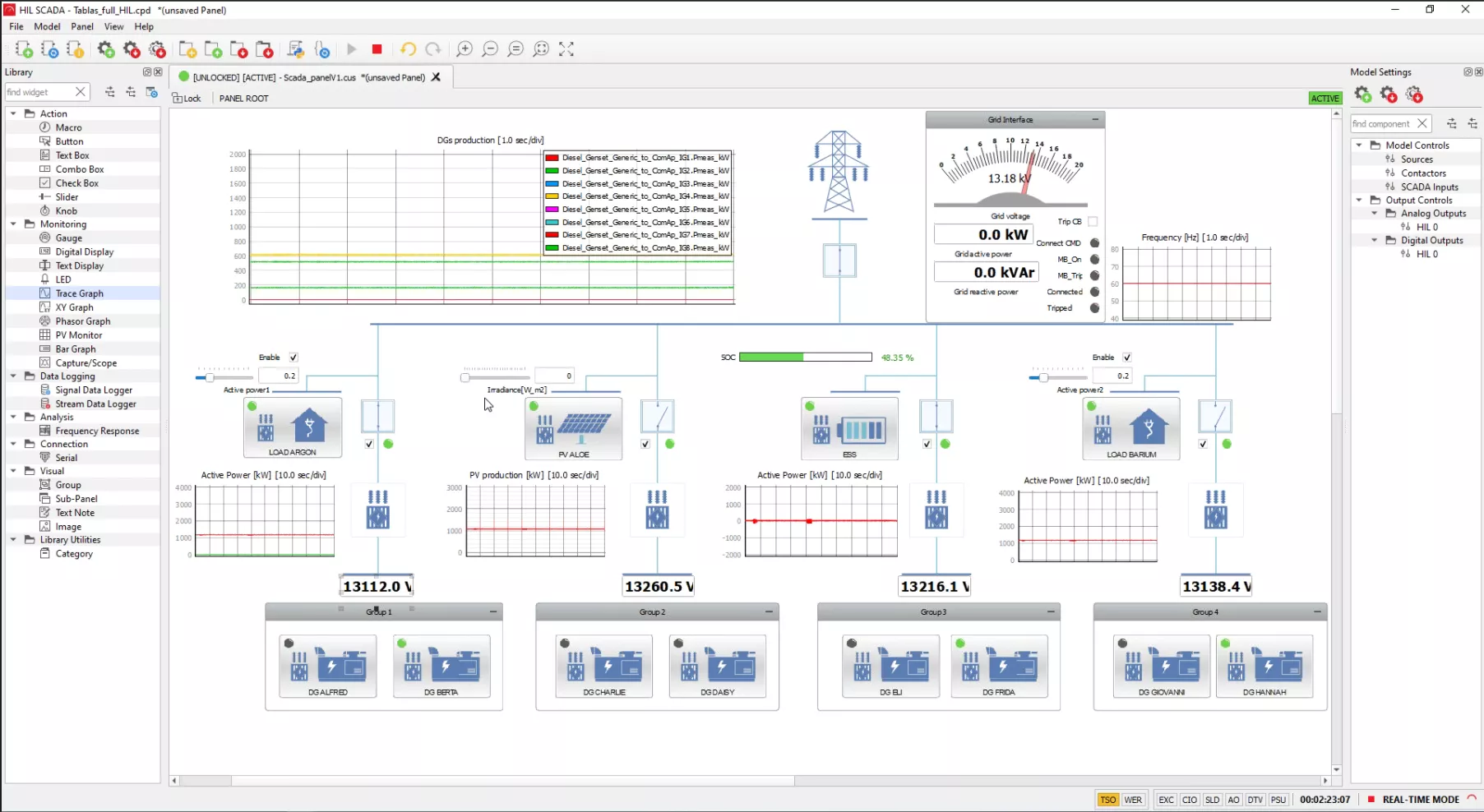

HIL SCADA图形化监控界面
艺术与专业融合的图形化监控界面
▶ 自由组合GUI监控界面,创建您的“美”

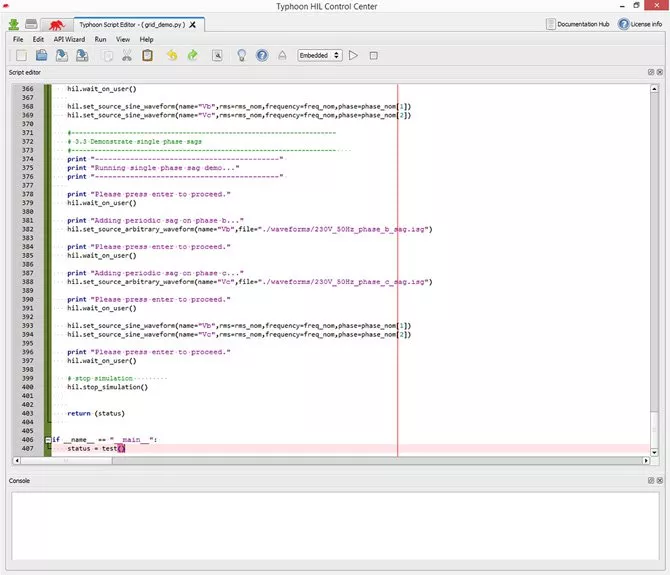

▶ Python自定义控件动作,图形化编程,实现您的目标

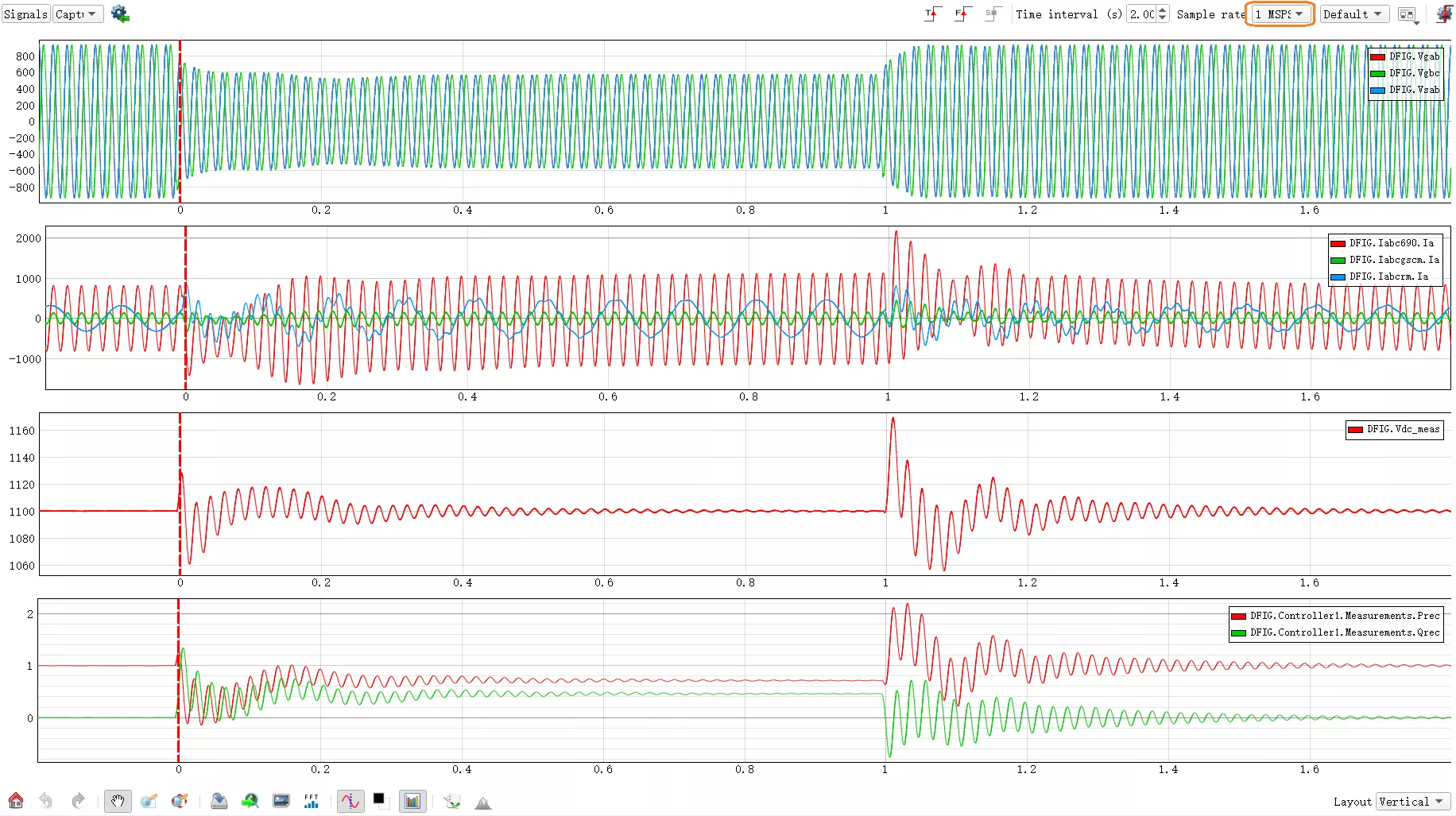

▶ 高速高精度的波形捕获,让你拥有和真实示波器一样的体验
▶ 仿真运行,可以随时添加你想要观测的波形
▶ 集成IO分配GUI,实时进行IO分配及调整,模拟通道故障

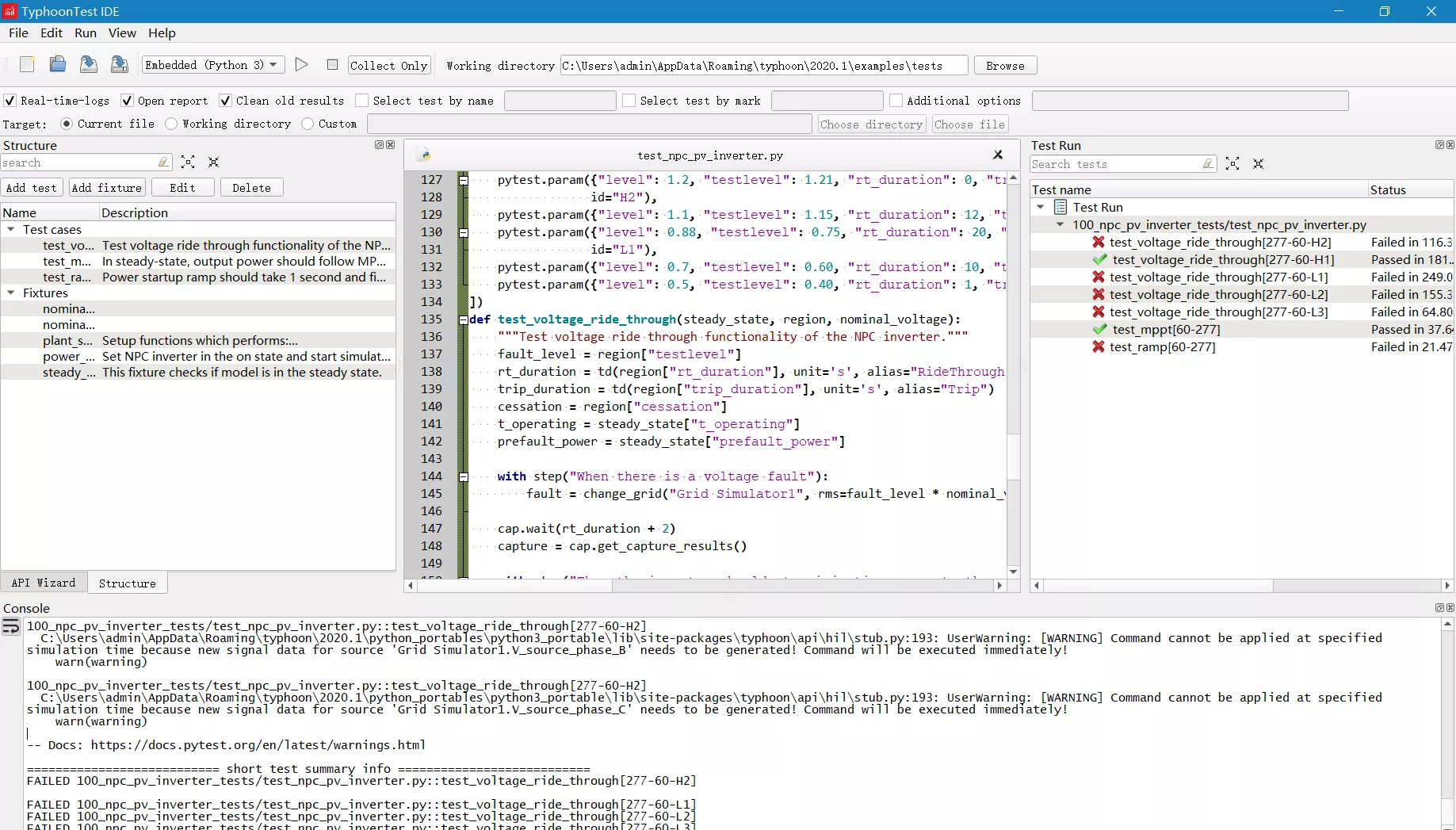

TyphoonTest全自动化测试、报告生成
编写你的测试脚本
提供pytest框架及所有HIL API
图形化代码创建
不懂Python,一样写出华丽的自动化测试程序
查看图文并茂的测试报告
测试结果及详细的测试log,测试中,我们可以专注产品研发
Test Suit集成标准测试,省时、省心、省力



Test Suit集成了多个国际标准,如BDEW FGW TR3、IEC 62116、EN 50530、Rule 21 及UL 1741 (含UL 1741 SA)测试标准,只需要一键就可以实现基于这些标准的测试,生成上百页的测试报告(包括测试的分析结果)。

当然,用户也可以选择性测试,即对标准中的测试内容进行筛选,仅测试所关注部分的内容。

除此之外,用户还可以基于Python开发目前还没有集成的测试标准,实现自己标准的测试。




示例展示:初学感悟
编译下载,实时运行,就这么多简单
▶ HIL Schematic创建、编译模型
查看模型速率(支持多速率),主电路为FPGA步长
搭建全数字控制器
▶ 测量信号说明
▶ 各种显示和设置控件,组成自己风格的监控GUI界面
▶ 输入变量名字(带提示功能),添加信号观测
▶ 波形显示及设置触发精确捕获实验波形
▶ 波形数据的导出和格式选择
